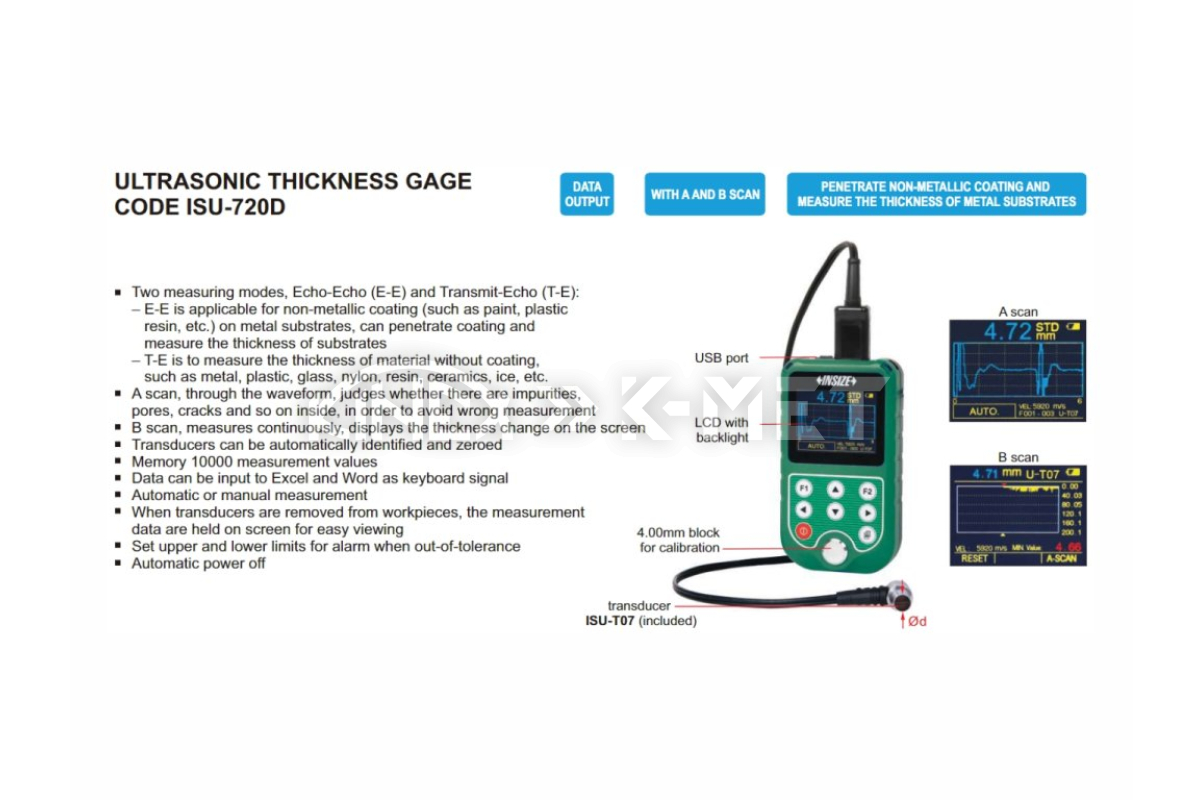

Urządzenie ultradźwiękowe do pomiaru grubości INSIZE ISU-720D (ISU-720D)

• Dwa tryby pomiaru - Echo-Echo (E-E) i Transmit-Echo (T-E)
  • E-E jest stosowany do powłok nieorganicznych (takich jak farba, żywica syntetyczna itp.) na podłożach metalowych, może przenikać przez powłokę i mierzyć grubość ścianki
  • T-E służy do pomiaru grubości materiału bez powłoki, takiego jak metal, plastik, szkło, nylon, żywica, ceramika, lód itp.
• Skanowanie A, skanowanie sygnału ocenia, czy wewnątrz znajdują się zanieczyszczenia, pory, pęknięcia itp., aby zapobiec błędnemu pomiarowi
• Skanowanie B, mierzy w sposób ciągły, wyświetla zmiany grubości na ekranie
• Przetworniki mogą być automatycznie identyfikowane i zerowane
• Pamięć do 10000 zmierzonych wartości
• Dane można wprowadzać do Excela i Worda jako sygnały klawiatury
• Pomiar automatyczny lub ręczny
• Po odłączeniu przetworników od części, zmierzone dane są przechowywane na ekranie dla łatwego przeglądania
• Ustaw górny i dolny limit dla alertów tolerancji
• Automatyczne wyłączanie

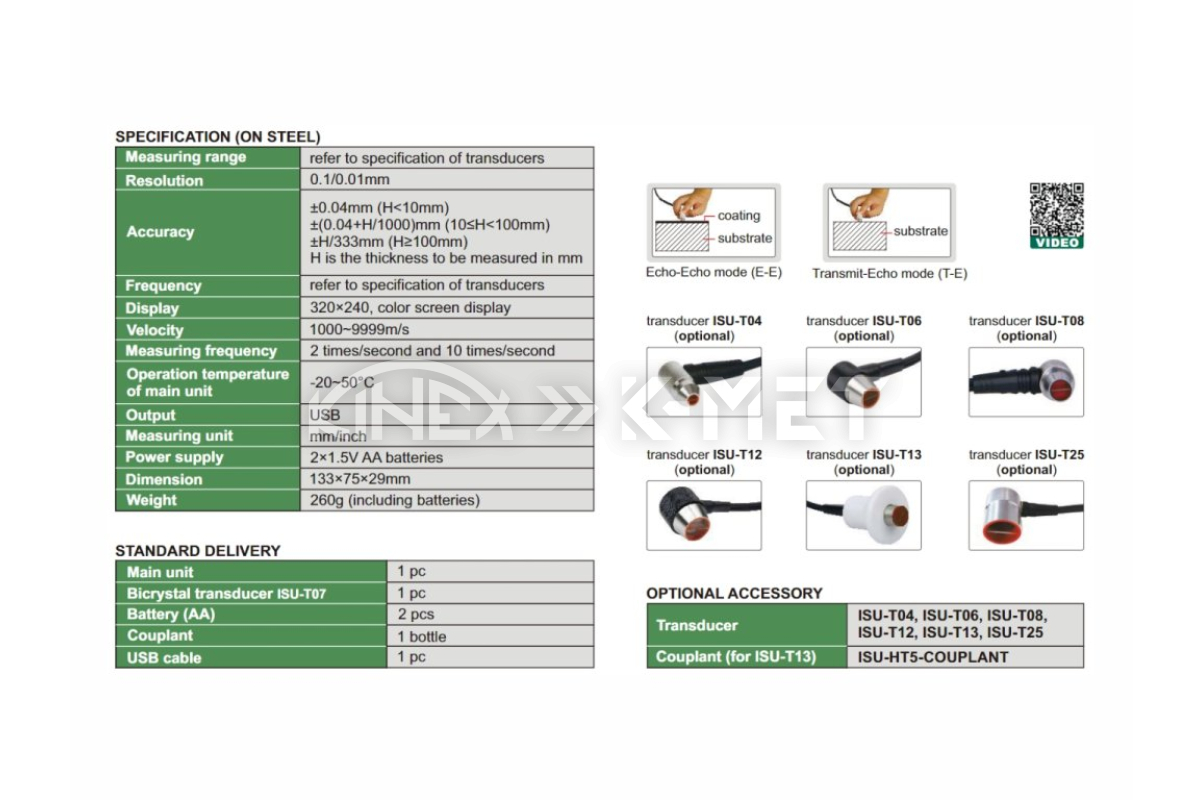

Specyfikacja techniczna

Zakres pomiarowy

• patrz specyfikacje przetworników

Rozdzielczość

• 0,1 mm
• 0,01 mm

Dokładność(H to zmierzona grubość w mm)

• ±0,04 mm (H<10 mm)
• ±(0,04+H/1000) mm (10≤H<100 mm)
• ±H/333 mm (H≥100 mm)

Częstotliwość

• patrz specyfikacje przetworników

Wyświetlacz

• 320x240, kolorowy wyświetlacz

Prędkość

• 1000~9999 m/s

Częstotliwość pomiaru

• 2 razy/s
• 10 razy/s

Temperatura pracy

• -20~50°C

Wyjście danych

• USB

Jednostki pomiarowe

• mm
• cale

Zasilanie

• 2 baterie AA 1,5 V

Wymiary

• 133x75x29 mm

Waga

• 260 g (z bateriami)

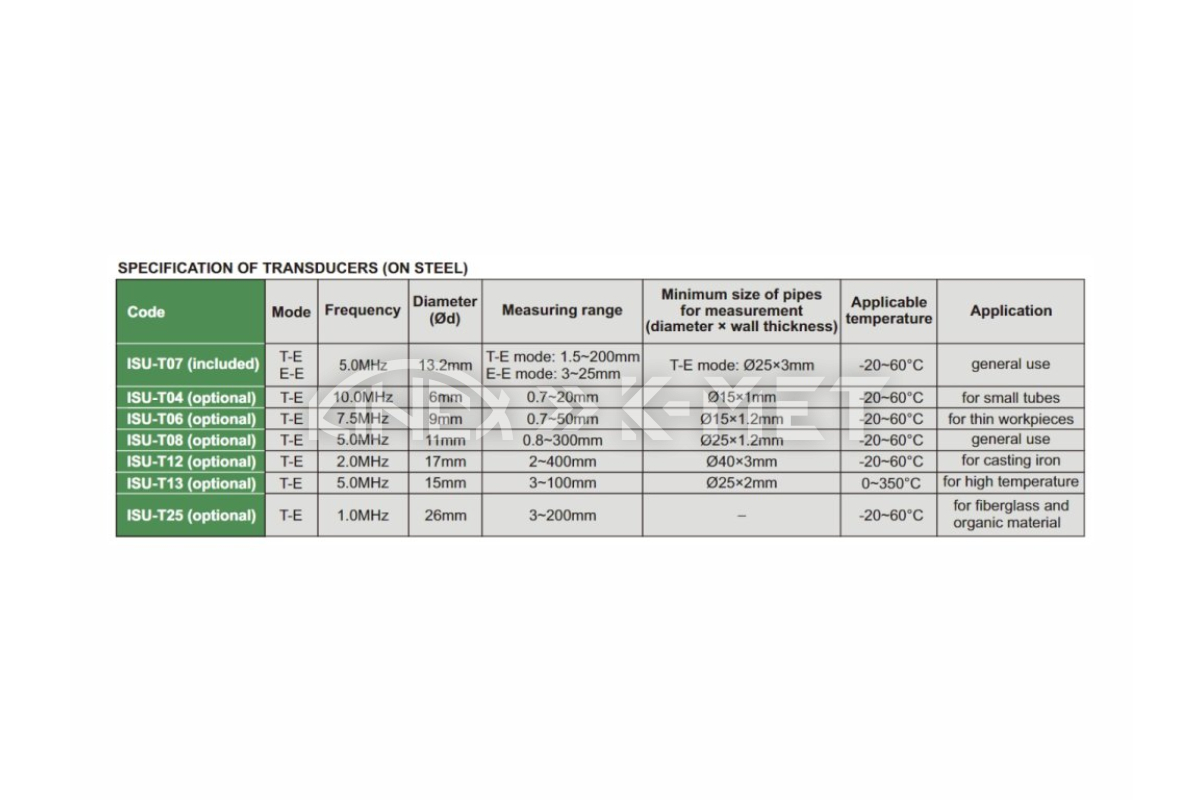

Specyfikacje przetworników

ISU-T07(w zestawie)

• Tryb: T-E i E-E
• Częstotliwość: 5 MHz
• Średnica: ⌀13,2 mm
• Zakres pomiarowy: T-E (1,5~200 mm), E-E (3~25 mm)
• Min. rozmiar rury (średnica x grubość ścianki): T-E (⌀25x3 mm)
• Temperatura pracy: -20~60°C
• Zastosowanie: ogólne

ISU-T04(opcjonalnie)

• Tryb: T-E
• Częstotliwość: 10 MHz
• Średnica: ⌀6 mm
• Zakres pomiarowy: 0,7~20 mm
• Min. rozmiar rury (średnica x grubość ścianki): ⌀15x1 mm
• Temperatura pracy: -20~60°C
• Zastosowanie: małe rury

ISU-T06(opcjonalnie)

• Tryb: T-E
• Częstotliwość: 7,5 MHz
• Średnica: ⌀9 mm
• Zakres pomiarowy: 0,7~50 mm
• Min. rozmiar rury (średnica x grubość ścianki): ⌀15x1,2 mm
• Temperatura pracy: -20~60°C
• Zastosowanie: cienkie części

ISU-T08(opcjonalnie)

• Tryb: T-E
• Częstotliwość: 5 MHz
• Średnica: ⌀11 mm
• Zakres pomiarowy: 0,8~300 mm
• Min. rozmiar rury (średnica x grubość ścianki): ⌀25x1,2 mm
• Temperatura pracy: -20~60°C
• Zastosowanie: ogólne

ISU-T12(opcjonalnie)

• Tryb: T-E
• Częstotliwość: 2 MHz
• Średnica: ⌀17 mm
• Zakres pomiarowy: 2~400 mm
• Min. rozmiar rury (średnica x grubość ścianki): ⌀40x3 mm
• Temperatura pracy: -20~60°C
• Zastosowanie: żeliwo

ISU-T13(opcjonalnie)

• Tryb: T-E
• Częstotliwość: 5 MHz
• Średnica: ⌀15 mm
• Zakres pomiarowy: 3~100 mm
• Min. rozmiar rury (średnica x grubość ścianki): ⌀25x2 mm
• Temperatura pracy: 0~350°C
• Zastosowanie: do części o wysokiej temperaturze

ISU-T25(opcjonalnie)

• Tryb: T-E
• Częstotliwość: 1 MHz
• Średnica: ⌀26 mm
• Zakres pomiarowy: 3~200 mm
• Temperatura pracy: -20~60°C
• Zastosowanie: laminat szklany i materiały organiczne

Zawartość zestawu

• Ultradźwiękowy miernik grubościISU-720D(1 szt.)
• PrzetwornikISU-T07(1 szt.)
• Baterie AA (2 szt.)
• Środek sprzęgający (1 szt.)
• Kabel USB (1 szt.)

Akcesoria opcjonalne

• Przetworniki - patrz specyfikacje przetworników
• Środek sprzęgającyISU-HT5-COUPLANT
