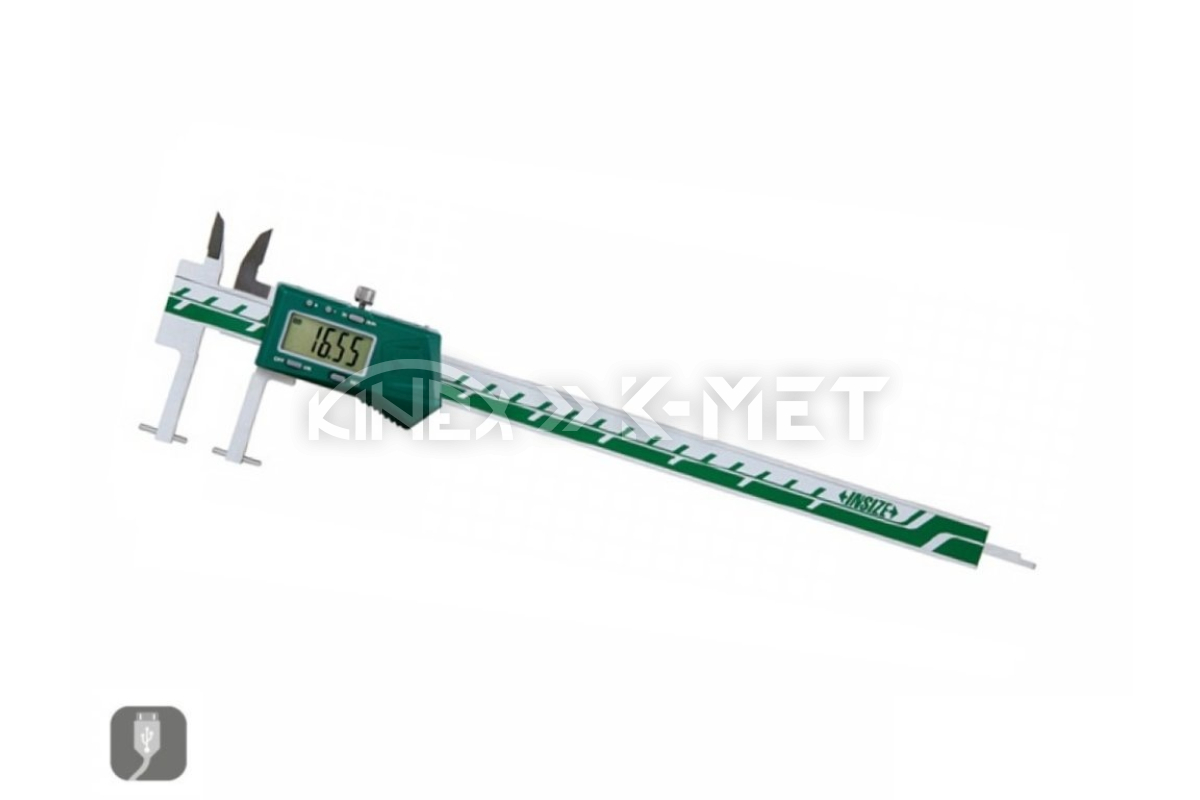

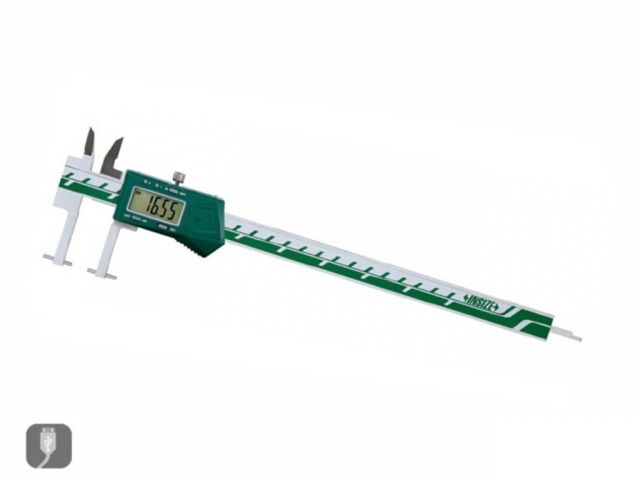

Digitálne posuvné meradlo 224/0,01 mm s hornými ramenami a výmennými dotykmi INSIZE (1526-200)

Technická špecifikácia

• Spodné ramená s vymeniteľnými dotykmi
• Automaticky sa vypne, automaticky sa zapne posuvom (aj tlačidlom)
• Výstup dát pre jednoduchšiu prácu

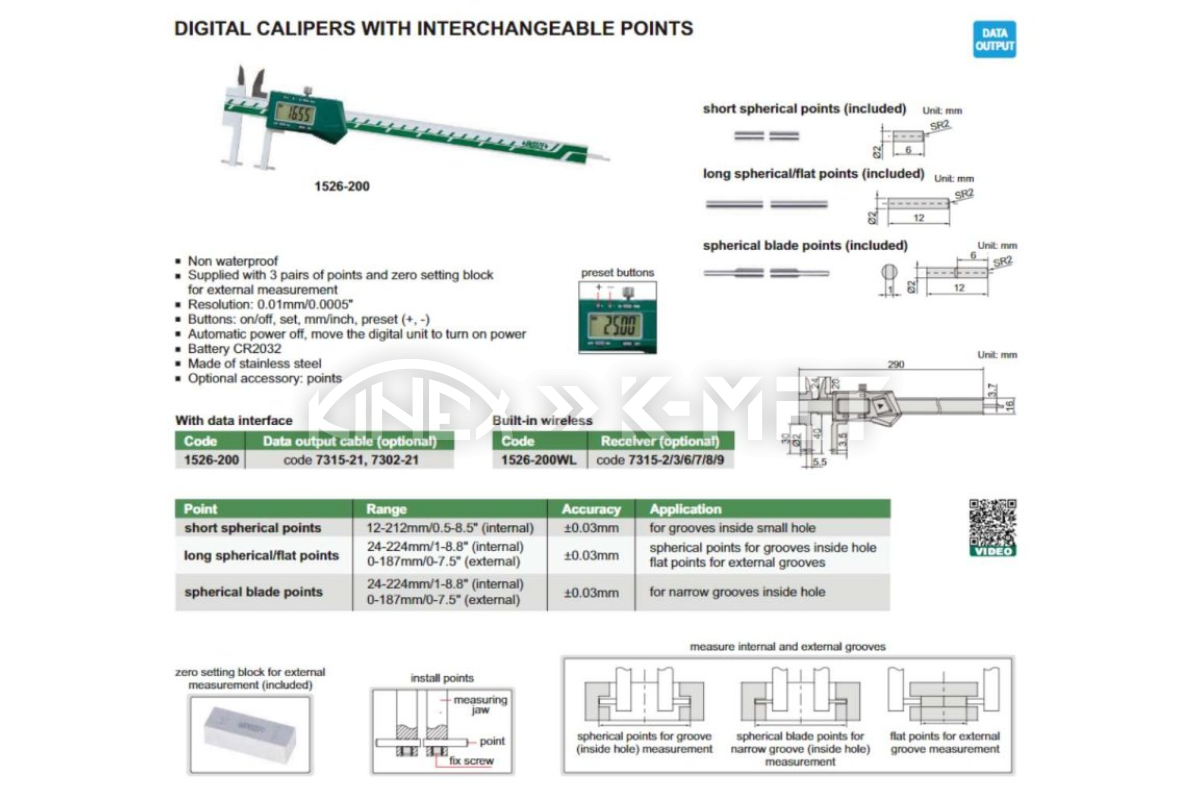

Rozsahy podľa typu dotyku

• Krátky sférický dotyk
  • Zaoblený dotyk pre meranie drážok vo vnútri dierok
    • 12-212 mm / 0,5-8,5 ″ s presnosťou +-0,03 mm


• Dlhý obojstranný sférický a plochý dotyk
  • Zaoblený dotyk pre meranie drážok vo vnútri hlbších dier
    • 24-224 mm / 1-8,8 ″ s presnosťou +-0,03 mm pre vnútorné meranie
  • Plochý dotyk pre meranie vonkajších drážok
    • 0-187 mm / 0-7,5 ″ s presnosťou +-0,03 mm pre vonkajšie meranie


• Sférický dotyk s čepeľou
  • Čepeľový sférický dotyk pre meranie vnútorných malých úzkych drážok

    • 24-224 mm / 1-8,8 ″ s presnosťou +-0,03 mm pre vnútorné meranie
  • Čepeľový sférický dotyk pre meranie vonkajších malých úzkych drážok

    • 0-187 mm / 0-7,5 ″ s presnosťou +-0,03 mm pre vonkajšie meranie

Delenie

• 0,01 mm / 0,0005″

Čeľuste a dotyky

• Spodné ramená s dĺžkou 40 mm sú zakončené vymeniteľným dotykom
• Horné ramená s dĺžkou 24/20 mm
• Krátky sférický dotyk ø2 mm, dĺžka 6 mm
• Dlhý obojstranný sférický a plochý dotyk ø2 mm, dĺžka 12 mm
• Sférický dotyk s čepeľou ø2 mm, dĺžka 12 mm, šírka tyčinky je 1 mm, čepeľ v dĺžke 6 mm

Tlačidlá

• Zapnutie/vypnutie (on/off)
• Nastaviť (SET)
• Prednastavenie (+ -)
• Mm/inch

Napájanie

• BatériaCR2032

Obsah balenia

• Posuvné meradlo
• 3 páry dotykov
• Nastavovacia mierka (blok)

Voliteľné príslušenstvo

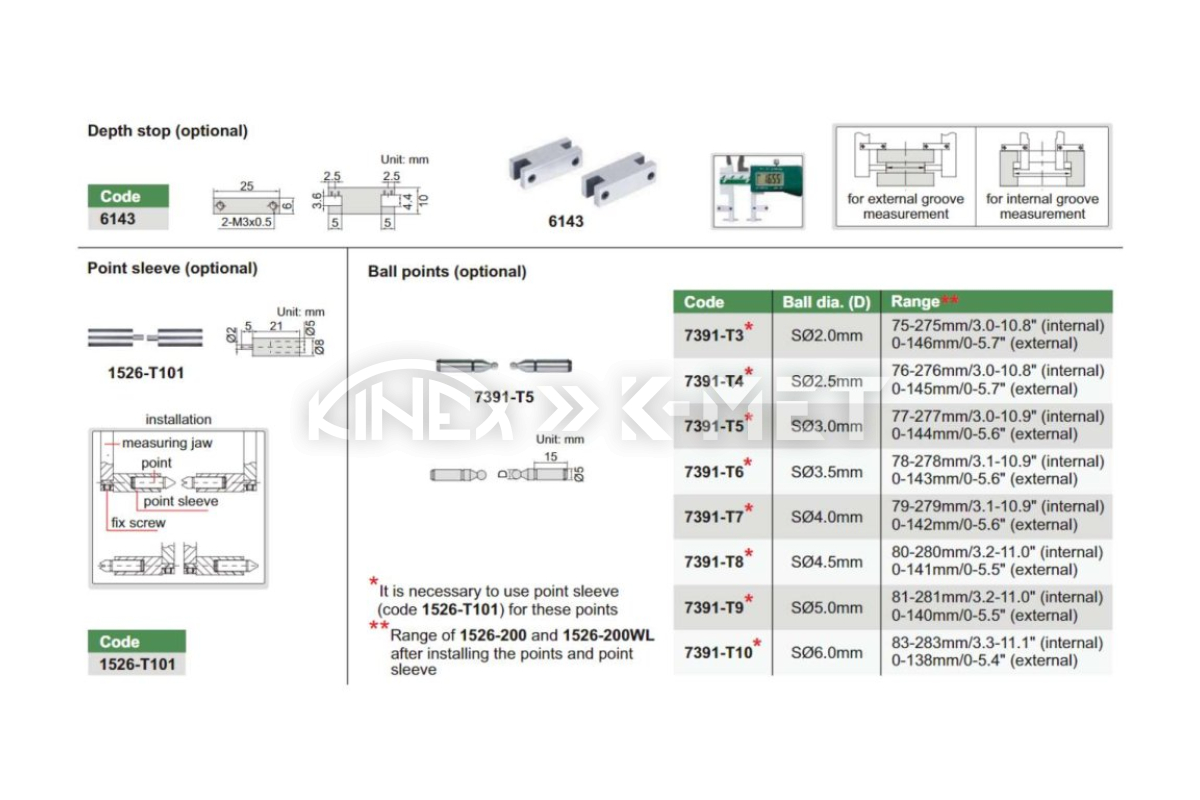

• Hĺbkový doraz6143
• Dátový výstupný kábel7315-21, alebo7302-21

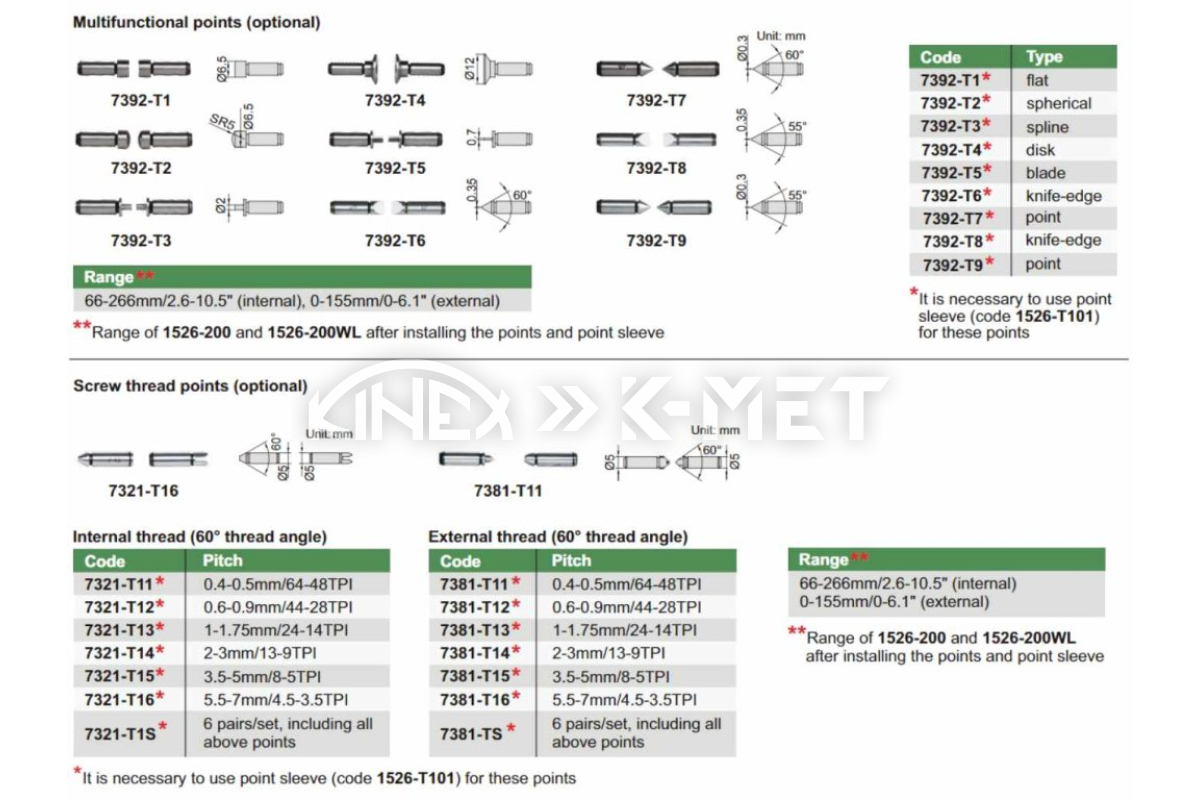

• Multifunkčné dotyky7392(iba spoločne s príslušným puzdrom na dotyky1526-T101)
• Guľôčkové dotyky7391(iba spoločne s príslušným puzdrom na dotyky1526-T101)
• Závitové dotyky7381, 7321(iba spoločne s príslušným puzdrom na dotyky1526-T101)

*7/24
