Měřicí sondy, zobrazovací jednotky a M-BUS moduly SYLVAC

Jaké komponenty pro měřicí systémy SYLVAC u nás najdete?

Při stavbě jednoúčelových měřicích přípravků nebo integraci senzorů do výrobních linek doporučujeme zohlednit parametry jednotlivých typů sond a možnosti vyhodnocování:

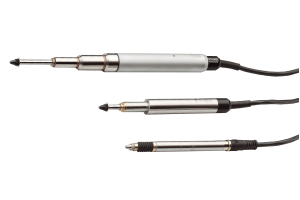

• Přesné lineární měřicí sondy:
  • Digitální sondy P12D WORK (zdvih 12 mm): Kompaktní sondy osazené přímo konektory USB, M8 nebo Open connector. Jsou dostupné ve verzích s vysokým rozlišením (až 0,1 µm), nízkou či konstantní přítlačnou silou a robustním kuličkovým vedením.
  • Kapacitní sondy (řady P5, P10, P25): Nabízejí stabilní rozlišení a skvělou opakovatelnost při zdvizích 5 mm, 10 mm a 25 mm, a to i ve verzích s podtlakovým zdvihem (vakuové zvedání).

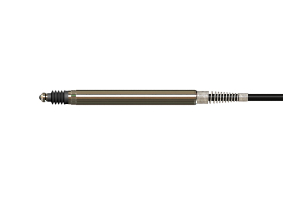

  • Induktivní sondy (řady P2i, P5i): Odolné analogové LVDT sondy pro vysoce stabilní průmyslové aplikace s dlouhou životností.
• Zobrazovací a vyhodnocovací jednotky (D-řada): Slouží k přehlednému zobrazení naměřených hodnot, provádění matematických vzorců a přímé komunikaci s PC. Nabízíme kompaktní jednotky D50S, pokročilé dotykové jednotky D70 (se vstupy pro kapacitní, indukční, Heidenhain 1Vpp či pneumatické měřiče vzduchu) až po vícekanálové stolní systémy D300S a D400S.
• Modulární systém M-BUS: Flexibilní sběrnicový systém na DIN lištu, který umožňuje vzájemně řetězit různé typy vstupních modulů. Můžete tak do jednoho komunikačního kanálu pro PC zapojit až několik desítek sond různých typů (kapacitní MB-4C, P12D sondy MB-4P, induktivní MB-4i/8i, Mitutoyo Digimatic MB-1D/4D, analogové MB-1A, teplotní moduly, I/O moduly nebo Bluetooth rozhraní MB-BT).
• Doplňky a mechanické příslušenství:
  • Vakuová a mechanická zdvihací zařízení: Vakuová jednotka D110V pro dálkové ovládání zdvihu až 16 kapacitních sond současně.
  • Dílenské spínače: Nožní pedálové spínače pro spouštění zápisu a odeslání dat (USB nebo určené pro konkrétní typy jednotek D70).
  • Kabeláž a ochranné prvky: Prodlužovací a propojovací kabely pro P12D (2 m, 10 m), 90° úhlové adaptéry, vodicí trubičky a sady pryžových krytek chránících dříky sond před prachem a kapalinami.

Výhody modulárních systémů SYLVAC

• Vysoká flexibilita (víceútvarové měření): Možnost měřit desítky rozměrů (průměry, házivost, rovnoběžnost, délky) na jeden stisk spouště či sešlápnutí pedálu s okamžitým uložením dat do databáze.
• Prvotřídní švýcarské zpracování: Dlouhodobá stálost kalibrace, minimální teplotní drift a vysoká odolnost měřicích břitů a vodicích ložisek sond vůči mechanickému namáhání.

Potřebujete navrhnout měřicí přípravek nebo PLC integraci?

Pokud plánujete stavbu jednoúčelové měřicí stanice, potřebujete integrovat M-BUS moduly s vaším průmyslovým PLC, nebo hledáte vhodné zobrazovací displeje pro kapacitní a indukční sondy, neváhejte se na nás obrátit. Naši techničtí specialisté vám rádi pomohou s kompletním návrhem a dodávkou měřicího řetězce SYLVAC.
