Přesné měřicí stolky, stojany a příslušenství

Jaké typy měřicích stolků a stojanů u nás najdete?

Při kontrole rozměrů, házivosti a úhlových roztečí u drobných rotačních a plochých součástí doporučujeme zvolit vhodnou konstrukci měřicí stanice:

• Modulární měřicí stolky Sylvac (řady PS15 a PS16): Vysoce citlivé stolky určené pro měření vnějších (rozsah do 50 mm) a vnitřních (rozsah 12–68 mm) rozměrů, tlouštěk a závitů malých součástí.
  • Třídotekové verze PS16 V2: Jsou dodávány včetně kalibračních kroužků a jsou určeny pro precizní vnitřní měření mikroprůměrů (např. od 0,8 mm).
  • Speciální typ „Goutte“ pro hodináře: Mimořádně jemné stolky řady P16 (ve velikostech 25 mm a 50 mm) konstruované pro specifické a náročné potřeby hodinářského průmyslu a mikromechaniky.
• Stojany pro měření soustřednosti a házivosti (INSIZE): Robustní stanice s nastavitelnými suporty a koníky, určené ke kontrole koaxiality, radiálního a axiálního házení hřídelí, čepů a přesných rotačních součástí v rozsazích upínání až do 600 mm.

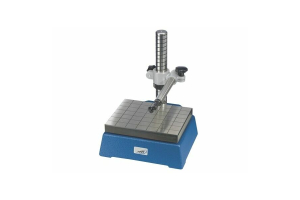

• Měřicí stoly se závitovým sloupem (Helios-Preisser): Tradiční robustní stolky s broušenou litinovou základnou o ploše 170x215 mm a vertikálně nastavitelným ramenem na závitovém sloupu pro stabilní uchycení úchylkoměrů či měřicích sond.
• Měřicí stolky řady PS17 s nastavitelným koníkem: Umožňují upevnění rotačních součástí mezi hroty (koníky s nastavením v ose Z) pro přesné měření vnějších rozměrů a házivosti podél celé osy dílu (např. verze Entre-portée).

Bohaté příslušenství a doplňky pro stolky Sylvac

• Výměnné tvrdokovové (TC) doteky: Nabízíme ucelenou řadu jemně broušených nožových (břitových) doteků v tloušťkách již od 0,1 mm do 1,5 mm pro měření úzkých zápichů, a dále válcových a kuželových doteků pro upínání na standardní nosiče nebo verze KMC.
• Polohovatelné a plovoucí stolky (podstavce XYZ / XZ): Zajišťují přesné ustavení a posuv obrobku v prostoru pod měřidlem. Plovoucí stolky spolehlivě eliminují boční tření a brání nechtěnému zkreslení měřicí síly při kontaktu doteku s materiálem.
• Válcové a rotační desky s 25 otvory: Navrženy pro rychlé polohování drobných čepů a mikrokolíků o průměrech 0,2 mm až 5,0 mm na vertikálních stolcích PS15BV.
• Lapovací sady pro údržbu doteků: Kompletní lapovací zařízení v plastovém kufříku a náhradní lapovací kameny jsou nepostradatelné pro pravidelné zabrušování a obnovování absolutní rovinnosti měřicích ploch doteků přímo na vašem pracovišti.

Potřebujete sestavit měřicí stanici pro jemné díly?

Pokud si nejste jisti výběrem mezi horizontálním stolkem PS15BH a vertikálním PS15BV, potřebujete zvolit správný tvar a tloušťku tvrdokovových nožových doteků, nebo hledáte kompletní stojan pro kontrolu házivosti hřídelí INSIZE, neváhejte se na nás obrátit. Naši techničtí specialisté vám rádi pomohou s návrhem a dodávkou optimální měřicí sestavy.
