Mezní závitové trny – trapézové (Tr)
Potřebujete přesně ověřit vnitřní trapézové závity u matic pohybových šroubů, zvedacích mechanismů či svěráků?

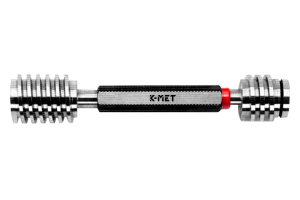

V této kategorii naleznete profesionální mezní závitové trny K-MET pro metrický trapézový závit Tr podle normy DIN 103 ve standardní toleranční třídě 7H. Tyto spolehlivé oboustranné kalibry s označením GO a NO-GO jsou určeny pro rychlou rozměrovou kontrolu středního průměru, stoupání a profilu vnitřních pohybových závitů.
Vyberte si z naší nabídky praktických měřidel od rozměrů Tr 8x1,5 do Tr 32x6 a zajistěte plynulý chod vašich zvedacích, svěracích a vodicích mechanismů.
96310
Trn mezní závitový Tr 10x2-7H K-MET, DIN 103
4 655,00 Kč bez DPH
5 725,65 Kč s DPH
96312
Trn mezní závitový Tr 12x3-7H K-MET, DIN 103
4 777,50 Kč bez DPH
5 876,33 Kč s DPH
96314
Trn mezní závitový Tr 14x3-7H K-MET, DIN 103
4 900,00 Kč bez DPH
6 027,00 Kč s DPH
96316
Trn mezní závitový Tr 16x4-7H K-MET, DIN 103
5 096,00 Kč bez DPH
6 268,08 Kč s DPH
96318
Trn mezní závitový Tr 18x4-7H K-MET, DIN 103
5 194,00 Kč bez DPH
6 388,62 Kč s DPH
96320
Trn mezní závitový Tr 20x4-7H K-MET, DIN 103
5 463,50 Kč bez DPH
6 720,11 Kč s DPH
96322
Trn mezní závitový Tr 22x5-7H K-MET, DIN 103
5 733,00 Kč bez DPH
7 051,59 Kč s DPH
96328
Trn mezní závitový Tr 28x5-7H K-MET, DIN 103
6 541,50 Kč bez DPH
8 046,05 Kč s DPH
96330
Trn mezní závitový Tr 30x6-7H K-MET, DIN 103
6 688,50 Kč bez DPH
8 226,86 Kč s DPH
96332
Trn mezní závitový Tr 32x6-7H K-MET, DIN 103
6 272,00 Kč bez DPH
7 714,56 Kč s DPH
Význam a specifika trapézového závitu Tr
Metrický trapézový závit (pohybový rovnoramenný závit s profilovým úhlem 30° podle normy DIN 103) je navržen pro přenos velkých sil a transformaci rotačního pohybu na lineární posuv. Na rozdíl od běžných spojovacích závitů se u trapézových závitů klade důraz na nízké tření, vysokou mechanickou odolnost a hladký chod. Nejčastěji se používá u matic vodicích šroubů obráběcích strojů, u kluzných trapézových pohonů, zvedáků, lisů, svěráků a ventilových uzávěrů.
Funkce kalibrů GO (dobrý) a NO-GO (zmetkový) v toleranci 7H
Toleranční pole 7H definuje standardní uložení pro vnitřní trapézové závity, které zajišťuje optimální vůli pro mazání a plynulý pohyb šroubu v matici bez zadrhávání. Kontrola se provádí pomocí oboustranného trnu:
- Dobrý konec (GO): Kontroluje spodní rozměrovou mez vnitřního trapézového závitu (profil, stoupání a minimální průměr). Konec GO se musí dát do kontrolovaného závitu matice snadno zašroubovat rukou po celé její délce bez vyvinutí síly.
- Zmetkový konec (NO-GO): Kontroluje horní povolenou mez středního průměru závitu, čímž předchází nadměrné vůli v uložení (backlash) a následnému rychlému opotřebení spoje. Tento konec se nesmí dát do závitu našroubovat na více než dvě otáčky z každého konce.
Technická specifikace kalibrů K-MET
- Vysoká přesnost podle DIN 103: Kalibry jsou konstruovány přesně podle standardů pro metrické trapézové závitové profily.
- Odolná nástrojařská ocel: Trny jsou vyrobeny ze zakalené oceli s vysokou tvrdostí a odolností proti mechanickému opotřebení, což přispívá k rozměrové stálosti měřicího profilu i v náročných dílenských podmínkách.
- Praktická oboustranná konstrukce: Dobrý i zmetkový konec jsou upevněny na jedné společné rukojeti pro rychlou rozměrovou kontrolu bez nutnosti měnit měřicí nástroje.
Doporučení pro skladování a údržbu kalibrů
Před každým měřením důkladně vyčistěte kontrolovaný vnitřní závit matice od špon, prachu a řezných kapalin. Na trny při kontrole netlačte a nešroubujte je násilím. Po ukončení práce kalibr očistěte, ošetřete antikorozním olejem pro měřicí nástroje a uložte jej zpět do ochranného obalu.
Potřebujete poradit se specifickým stoupáním vícechodých trapézových závitů nebo poptáváte odpovídající trapézové závitové kroužky pro vnější závity šroubů? Kontaktujte nás, naši specialisté vám rádi pomohou s technickým výběrem.
